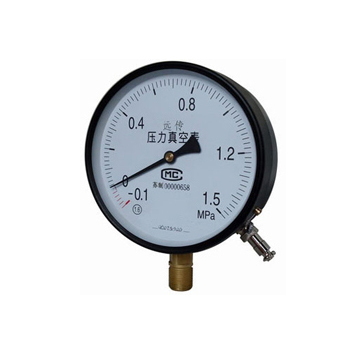

![[list:title]](/uploads/allimg/180721/1-1PH1062P8.jpg)
YTZ-150電阻遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置—滑線電阻式發送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。
一、結構原理：
電阻遠傳壓力表由一個彈簧管壓力表和一個滑線電阻式發送器等組成。
電阻遠傳壓力表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂 (電刷) 也相應地得以偏轉，
二、技術參數：
1.精確度等級：1.6級
2.發送器起始電阻值：3～20Ω
3.發送器滿度電阻值：340～400Ω
4.發送器接線端①②外加電壓不大于6V
5.滑線電阻式發送器接線圖
6.使用環境條件：-40~60℃，相對濕度不大于85%，且震動和被測 (控)介質的急劇脈動應對儀表正常工作無明顯影響。
7.溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃。
8.重量：1.2kg
三、電阻遠傳壓力表測量范圍：
| 型 號 | 量程范圍(MPa) |
| YTZ-150 |
0～0.1、0～0.16、0～0.25、0～0.4、0～0.6、0～1.0、0～1.6、0～2.5、 0～4.0、0～6.0、0～10、0～16、0～25、0～40、0～60、-0.1～0、-0.1～0.06、 -0.1～0.15、-0.1～0.3、-0.1～0.5、-0.1～0.9、-0.1～1.5、-0.1～2.4 |

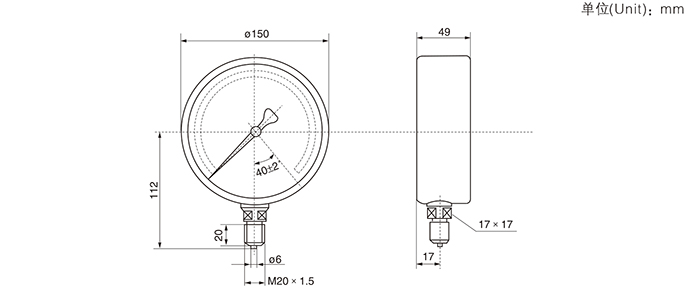

四、電阻遠傳壓力表外形尺寸圖：
