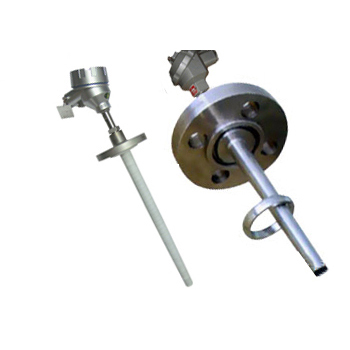

WRTSN-LC火道熱電偶采用耐高溫抗氧化的高溫合金材料做外管，內襯陶瓷管，構成復合管結構，感溫元件有裝配式、鎧裝式及陶瓷管3種，是碳素廠陽極焙燒爐火道專用熱電偶, 火道熱電偶具有較高的抗高溫氧化性能，碳素廠專用熱電偶主要用于鋁冶金行業陽極焙燒爐的溫度測量。
WRTSN-LC火道熱電偶具有優異的穩定性、可靠性和較長的使用壽命，是現階段較理想的燃?xì)怅枠O焙燒爐燃燒自動控制系統用熱電偶。在具體使用過程中應注意如下事項：
一、技術參數：
1 產品型號：WRTSN-LC
2 熱電偶分度號：N
3 測溫范圍：0-1300度
4 測量精度：II級（±0.75%t)
5 標準外徑：￠16mm
6 標準長度：L=1550mm
7 外管材料：耐高溫氧化和腐蝕金屬材料
8 內裝6-8mm鎧裝感溫元件
9 外觀狀態：校直、拋光
10 使用壽命：3個月以上
二、主要技術參數
| 名 稱 | 型 號 | 常用溫度℃ | 工作環境 |
| 火道熱電偶 | TY-SKN-1150 | ≤1300 | 高溫大氣 |
| 火道熱電偶 | TY-YQW-1150-6KNG | ≤1300 | 高溫大氣 |
| 鎢錸熱電偶 | TY-SKW-1400 | ≤1400 | 高溫大氣 |
| 鎢錸熱電偶 | TY-SKW-2000 | ≤2000 | 真空式還原氣體 |
| 檢定溫度 | 400 | 600 | 800 | 1000 | 1100 |
燃燒架上連續使用時間,PLC 面板顯示溫度和燃料 |
| II級允差 | ±3.0 | ±4.5 | ±6.0 | ±7.5 | ±8.3 | |
| 進口熱電偶 | 56.8 | 71.8 | 78.8 | 77.6 | 74.0 | 105天,1165℃,重油 |
| TY-SKN-1150 | 0.2 | -0.9 | -1.8 | -3.5 | -4.8 | 90天,1180℃,渣油 |
| 國產裝配式熱電偶 | 37.4 | 45.6 | 48.6 | 47.6 | 46.2 | 60天,1165℃,重油 |
| 國內某研究所熱電偶 | 51.8 | 66.7 | 75.2 | 78.5 | 78.9 | 98天,1200℃,發生爐煤氣 |
| 國內某研究所熱電偶 | 71.6 | 91.3 | 100.5 | 100.7 | 98.3 | 113天,1200℃,發生爐煤氣 |
火道熱電偶與普通鎧裝熱電偶和普通裝配式熱電偶之區別表
| 主要性能區別 | YK-SKN型熱電偶 | 普通鎧裝熱電偶 | 普通裝配式執電偶 |
| 熱電偶分度號 | N,K | N,K | N,K |
| 保護管外徑 | Φ16以上 | 一般Φ12以下 | 一般Φ16以上 |
| 保護管壁厚 | 4.5-5.5mm | 一般1.5mm以下 | 一般2.5mm以下 |
| 偶絲 | Φ1.1mm以上 | 一般Φ1.1mm以下 | 一般Φ2.5以上 |
| 長度 | 5000mm以下 | 幾乎不限 | 一定限制 |
| 長期穩定有效使用溫度 | TY-SKN-1150：1300℃ | 一般1100℃以下,熱套式可達：1230℃ | 一般1100℃以下,短期：1300℃ |
| 彎曲 | 少許彎曲 | 可以彎曲 | 少許彎曲 |
| 急冷急熱 | 好 | 好 | 很差,長期穩定有效使用溫度降低200℃ |
| 抗震性 | 好 | 好 | 一般 |
