旋進旋渦流量計
當前位置：首頁>產品中心>流量?jī)x表系列>旋進旋渦流量計
![[list:title]](/uploads/allimg/180722/1-1PH2103118.jpg)
JP-LUX旋進旋渦氣體流量計
產品優勢：
合作客戶：
JP-LUX系列旋進旋渦氣體流量計采用新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平，是目前油田和城市天然氣輸配計量和貿易計量的可選產品。旋進旋渦氣體流量計廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。
一、旋進旋渦氣體流量計測量原理：
當沿著軸向的流體流量傳感器入品時，在漩渦發生體的作用下，被強制圍繞中心線旋轉，產生漩渦流，漩渦流在文丘利管中旋進，到達收縮段突然節流后，使漩渦流加速，當通過擴散段時，漩渦中心沿一錐形螺旋線進動。此時，漩渦中心通過檢測點的進動頻率與流體的流速成正比。由壓電傳感器檢測到的漩渦流進動頻率信號經放大、濾波、整形后轉換成流量值進行就地顯示或信號選擇。
二、旋進旋渦氣體流量計主要特點：
1．內置式壓力、溫度、流量傳感器，結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有穩定性高。
4． 時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可保存。
5．整機功耗低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．表頭可180度隨意旋轉，安裝方便。
三、旋進旋渦氣體流量計技術參數：
1.標準狀態條件：P=101.325kPa，T=293.15K。
2.使用條件：
（1）環境溫度：-30℃～+55℃；（2）介質溫度：-20℃～+80℃；
（3）相對濕度：5%～95%；（4）大氣壓力：86KPa～106KPa。
3.電氣性能指標：
（1）工作電源：外供電源：24V DC、內供電源：3.6V鋰電池；
（2）整機功耗：外電源＜1W、內電源＜0.3mW，鋰電池可連續工作兩年以上；
（3）輸出方式：頻率、4～20mA或RS485；
（4）顯示數據：瞬時流量、累計流量、溫度、壓力；
（5）防爆標志：Exd II BT4、防護等級：IP65.

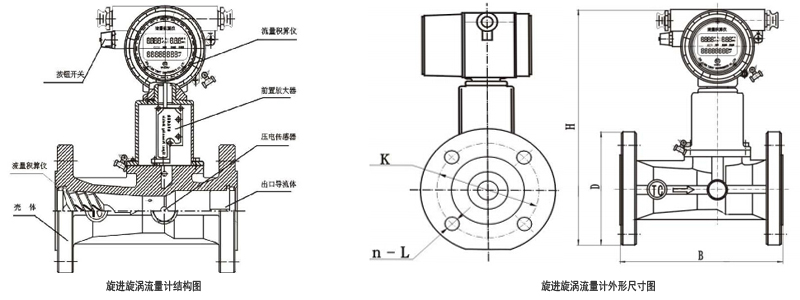

四、旋進旋渦氣體流量計外形尺寸圖：
五、旋進旋渦氣體流量計流量范圍表：
四、旋進旋渦氣體流量計外形尺寸圖：
| 通徑 | B | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||||
| H | D | K | H | D | K | H | D | K | ||
| DN20 | 160 | 310 | 105 | 75 | 310 | 105 | 75 | 310 | 105 | 75 |
| DN25 | 180 | 315 | 115 | 85 | 315 | 115 | 85 | 315 | 115 | 85 |
| DN32 | 200 | 330 | 140 | 100 | 330 | 140 | 100 | 330 | 140 | 100 |
| DN50 | 232 | 345 | 165 | 125 | 345 | 165 | 125 | 345 | 165 | 125 |
| DN80 | 330 | 370 | 200 | 160 | 370 | 200 | 160 | 370 | 200 | 160 |
| DN100 | 410 | 390 | 220 | 180 | 400 | 235 | 190 | 400 | 235 | 190 |
| DN150 | 580 | 450 | 285 | 240 | 465 | 300 | 250 | 465 | 300 | 250 |
| DN200 | 700 | 500 | 340 | 295 | 520 | 360 | 310 | 535 | 375 | 320 |
五、旋進旋渦氣體流量計流量范圍表：
|
通徑 （DN） |
流量范圍 （m3/h） |
儀表系數 （m3）-1 |
壓力等級 （MPa） |
準確度 | 備 注 | |||||
| 20 | 1.5～15 | 400000 |
1.6； 2.5； 4.0。 |
1.5級 |
PN≤1.6MPa為鋁合金外殼； PN≤4.0MPa為不銹鋼外殼； PN＞4.0MPa為特殊規格，訂貨時請說明。 |
|||||
| 25 | 2.5～30 | 200000 | ||||||||
| 32 | 4.5～60 | 90000 | ||||||||
| 50 | 10～150 | 24000 | ||||||||
| 80 | 28～400 | 4800 | ||||||||
| 100 | 50～800 | 2800 | ||||||||
| 150 | 150～2250 | 680 | ||||||||
| 200 | 360～3600 | 210 | ||||||||
|
六、旋進旋渦氣體流量計選型表： |
||||||||||
| JP-LUX | 旋進旋渦氣體流量計 | |||||||||
|
口徑 （mm） |
25 | DN25 | ||||||||
| 32 | DN32 | |||||||||
| … | … | |||||||||
| 200 | DN200 | |||||||||
| 補償方式 | N | 無補償 | ||||||||
| Y | 溫度壓力補償 | |||||||||
| 輸出信號 | F1 | 4～20mA 兩線制 | ||||||||
| F2 | 4～20mA 三線制 | |||||||||
| F3 | RS 485通訊 | |||||||||
| 溫度范圍 | T1 | 常溫型（80℃以下） | ||||||||
| T2 | 高溫型（250℃以下） | |||||||||
| 壓力等級 | P1 | 常壓～1.0MPa | ||||||||
| P2 | 2.5MPa | |||||||||
| P3 | 4.0MPa | |||||||||
| 本體材質 | L | 碳鋼 | ||||||||
| B | 304不銹鋼 | |||||||||
| 供電方式 | D | DC 24V | ||||||||
| C | 電池供電 | |||||||||
