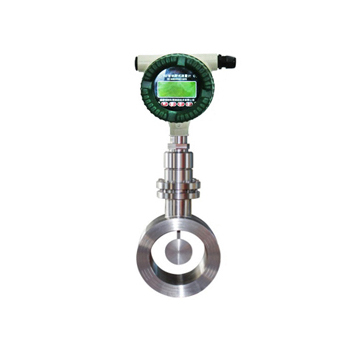

JP-LYBD智能靶式流量計采用了法蘭對夾式安裝，電容式力傳感器作為測量和敏感傳遞元件，同時應用了新數字技術和微電子技術，是一款適用于高粘度、低雷諾數及含有微小顆粒的液體和氣體測量的智能流量計。靶式流量計采用電容式力傳感器是該產品實現高精度、高穩定性的關鍵所在。
JP-LYB智能靶式流量計采用成熟可靠的力稱重傳感器技術，其根據工況特性需求，可以將流速、流量（或將工況溫度、壓力檢測優化一體），充分體現了當今機電一體化產品的高科技性及其產品的性價比。儀表系統數據處理采用Texas Instruments Incorporated的MCU 技術并結合現代微電子工藝開發一種高可靠、準確度高的工業流量測控儀表。
智能靶式流量計既具有傳統孔板、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之抗干擾、抗雜質性能，除能替代常規流量計及常規流體流量測量外，尤其在高粘度、易堵卡、高溫、高壓、強腐蝕等流量計量困難的工況中具有很好的應用價值，目前已廣泛應用于鋼鐵、石油、天然氣、電力、造紙、化工、能源、食品、環保等各個領域的流量測量。
一、適用范圍：
1.公稱直徑，從DN10～DN300mm;
2.適用溫度:-150℃～450℃;
3.適用：從0～42MPa(表壓);
4.適合測量對象：
氣體類： 煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類：飽和蒸汽、過熱蒸汽、蒸汽冷凝水
二、產品特點：
1、無可動部件，密封面減少，大大降低泄漏率，便于安裝和日常維護;
2、測量范圍寬，大測量范圍可達20:1(液體)或10:1(氣體);
3、計量準確、精度高，法蘭式可達0.2%(液體)或0.5%(氣體);
4、靈敏度高，能測量超小流量，其可測量低流速為0.08m/s，電磁流量計0.5m/s;
5、重復性好，一般為0.05～0.08%,具有可選小信號切除，非線性修正，濾波時間可選擇;
6、壓力損失小，小口徑僅為標準孔板的1/2△P左右;DN100口徑以上壓力損失開始大幅度減少;
7、標定方便，除可采用標準裝置檢定外，還可采用干式標定方法，即采用砝碼掛重法，單鍵操作即可完成標定;
8、可根據實際需要更換阻流件而改變流量范圍，在線可拆裝插入式結構可實現不停產，不斷流維修或更換;
9、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時流量累積流量及百分比棒圖，并可切換顯示補償溫度及補償壓力示值;
10、抗干擾、抗雜質能力特強，多種輸出形式，能遠傳各種參數，使用無需拌熱。
三、靶式流量計外形尺寸圖：
|
通徑 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
| 15～50 | 50 | 375～440 | ||||||||||
| 65 | 80 | 450 | ||||||||||
| 80 | 80 | 460 | ||||||||||
| 100 | 80 | 485 | ||||||||||
| 125 | 80 | 515 | ||||||||||
| 150 | 80 | 540 | ||||||||||
| 200 | 80 | 595 | ||||||||||
| 250 | 80 | 650 | ||||||||||
| 300 | 100 | 700 | ||||||||||
|
四、靶式流量計安裝示意圖： |
||||||||||||
| 注意事項 | 圖例 | |||||||||||
|
1.水平管道走向 應安裝在略微上升的管道上。如果條件不允許請保證 足夠的流速以防止空氣、氣體及蒸汽凝集在管道上部。 |
 |
|||||||||||
|
2.敞口排放或灌入 應把儀表安裝在管道的低管段。 |
 |
|||||||||||
|
3.管道走向往下 應將往下的管道低于儀表5米以上，并在流量計下游安 裝排氣閥 |
 |
|||||||||||
|
4.長管道系統 應將控制閥安裝在流量計的下游 |
 |
|||||||||||
|
5.泵 應將泵安裝在流量計的上游 |
 |
|||||||||||
|
五、靶式流量計選型表： |
||||||||||||
| JP-LBY | 智能靶式流量計 | |||||||||||
|
儀表口徑 （mm） |
10 | DN10 | ||||||||||
| 20 | DN20 | |||||||||||
| … | … | |||||||||||
| 2000 | DN200 | |||||||||||
| 安裝方式 | D | 對夾式 | ||||||||||
| F | 法蘭連接式 | |||||||||||
| J | 插入式 | |||||||||||
| K | 可在線拆裝式 | |||||||||||
| L | 螺紋連接式 | |||||||||||
| H | 衛生型 | |||||||||||
| 測量介質 | Y | 液體 | ||||||||||
| Q | 氣體 | |||||||||||
| Z | 蒸汽 | |||||||||||
| 溫度范圍 | T1 | 常溫型（80℃以下） | ||||||||||
| T2 | 高溫型（80～250℃） | |||||||||||
| T3 | chao高溫型（250～450℃） | |||||||||||
| 壓力等級 | P1 | 常壓～1.6MPa | ||||||||||
| P2 | 4.0MPa | |||||||||||
| P3 | 6.3MPa | |||||||||||
| P4 | 大42MPa（標注壓力等級） | |||||||||||
| 本體材質 | A | 碳鋼 | ||||||||||
| B | 304不銹鋼 | |||||||||||
| C | 316不銹鋼 | |||||||||||
| F | 304襯四氟 | |||||||||||
| P | 工程塑料 | |||||||||||
| 供電方式 | D | 兩線制DC24V 4～20mA | ||||||||||
| H | 兩線制DC24V 4～20mA+HART協議 | |||||||||||
| C | 電池供電 | |||||||||||
| 附加選項 | R | RS485 MODBUS通訊協議 | ||||||||||
| M | 脈沖輸出 | |||||||||||
| K | 報警輸出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
